Modul RFID RC522. Placa cititorului de carduri fără contact pentru echipamente Washercar

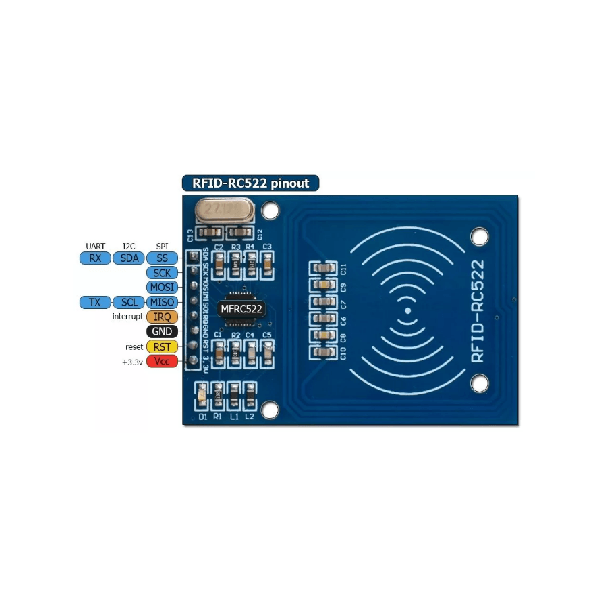

Placă cititor RFID pentru echipamentul Washercar. Identificarea prin radiofrecvență (RFID) este o tehnologie de identificare fără contact a obiectelor folosind un canal de comunicație radio. Identificarea obiectelor se realizează cu ajutorul unui identificator unic pe care îl are fiecare etichetă electronică. RFID este o tehnologie de identificare fără contact a obiectelor folosind comunicația radio. Identificarea obiectelor se face cu ajutorul unui identificator unic. Cititorul emite unde electromagnetice la o anumită frecvență. Pinul răspunde cu informații - numărul de identificare, date de memorie etc. Destinația pinilor interfeței SPI: - SDA - selectarea sclavului; - SCK - semnal de sincronizare; - MOSI - transmisie de la master la slave; - MISO - transmisie de la slave la master; - RST - pin pentru resetare; - IRQ - pin de întrerupere; - GND - inpămantare; - Vcc - alimentare 3.3 V. Semnalul de resetare RST - semnal de la ieșirea digitală a controlerului. La primirea semnalului LOW, cititorul se resetează. De asemenea, prin stabilirea pinului RST la un nivel scăzut, cititorul indică că se află în modul de somn; pentru a scoate modulul din somn, trebuie să se furnizeze un semnal HIGH pe acest pin.
