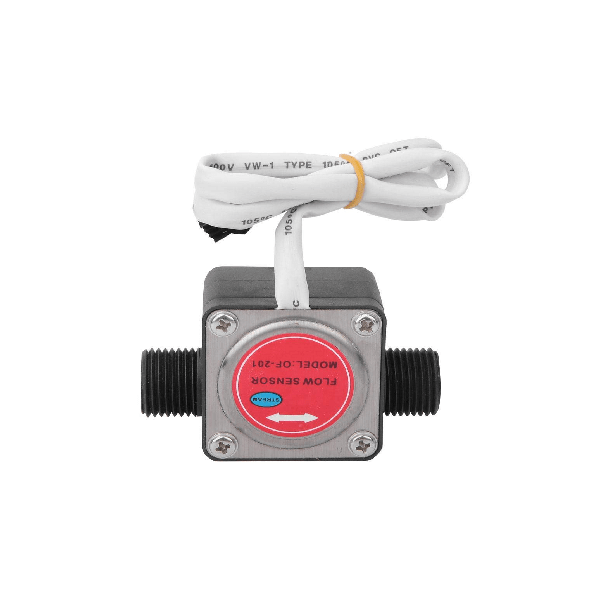

Senzor debit de apă

Senzorul se bazează pe efectul Hall. În interiorul carcasei sigilate se află un rotor cu un magnet, a cărui rotație generează impulsuri la firul de semnal al dispozitivului. Senzorul generează 450 de impulsuri pe 1 litru. Prin urmare, sensibilitatea senzorului este de aproximativ 2,2 ml. \n \nSenzorul este destinat măsurării volumului de lichid care trece, în intervalul de la 1 la 30 litri pe minut la o presiune max. 1,75 MPa. \n \nSenzorul se conectează la conducta sau furtunul prin intermediul piuliței cu filet de 1/2 inch. \n \nConexiunea: \nLa conectarea debitmetrului, atenție, deoarece acesta măsoară fluxul de apă doar într-o direcție - pe carcasa dispozitivului este desenată o săgeată care indică direcția fluxului.\n \nSe conectează cu trei fire. Firul negru este minus, cel roșu este plus, iar cel galben este ieșirea de semnal. Lungimea cablului 15 cm.
